Kondycjoner sieciowy GigaWatt PC-2 EVO+ (PowerSync PLUS)

GIGAWATT PC-2 EVO+ jest zaawansowanym technologicznie kondycjonerem sieciowym, nowej generacji, zaprojektowanym do zasilania i ochrony systemów audio-video klasy Hi-FI i HI-END. Kondycjoner ten nie tylko skutecznie zabezpiecza przed zakłóceniami i przepięciami występującymi w domowej sieci elektrycznej, ale przede wszystkim gwarantuje wyraźną poprawę jakości brzmienia, jak też wyświetlanego obrazu zasilanych urządzeń.

Najistotniejsze różnice w porównaniu do PC-1 EVO :
– sześć gniazd wyjściowych
– trzy gałęzie filtrujące
– układ buforujący
– antywibracyjne aluminiowe nóżki
– sztywniejsza obudowa

BUDOWA

Wszystkie elementy kondycjonera zamontowane są w usztywnionym, stalowo-aluminiowym chassis, które spoczywa na antywibracyjnych nóżkach, wykonanych z litego anodowanego aluminium, spoczywającego na nowym firmowym elastomerze o grubości 3,5 mm.

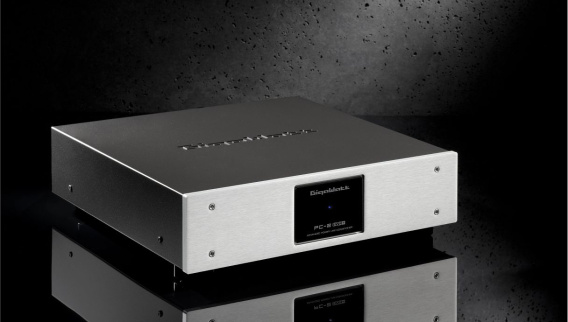

Panel frontowy kondycjonera, wykonany jest z grubego płata aluminium lotniczego, którego powierzchnia po precyzyjnym wyfrezowaniu jest szorstkowana, a następnie anodowana w dwóch wariantach kolorystycznych – czarnym lub srebrnym.

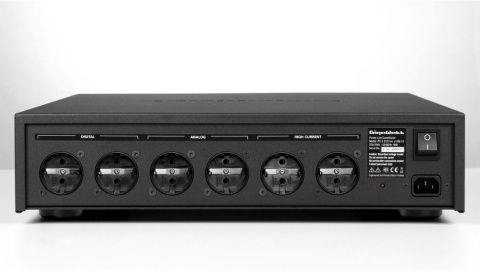

Kondycjoner PC-2 EVO+ wyposażony jest w sześć, wysokiej jakości firmowych gniazd sieciowych GigaWatt ze stykami o dużej powierzchni. Mosiężne styki gniazd zostały fabrycznie poddane procesowi srebrzenia technicznego bez udziału metali pośrednich takich jak warstwa miedzi czy niklu, które mogłyby wprowadzać niekorzystną rezystancję szeregową i spadek napięcia. Powiększona powierzchnia styków oraz gruba warstwa srebra gwarantuje pewny kontakt z bolcami wtyków. Gniazda zostały dodatkowo poddane modyfikacji kriogenicznej oraz procesowi demagnetyzowania.

Prawidłową pracę urządzenia sygnalizuje dioda LED w kolorze białym, znajdująca się na wyświetlaczu przedniego panelu. Kondycjoner wyposażony jest także w dodatkowy układ sygnalizujący o nieprawidłowościach w podłączeniu urządzenia do sieci elektrycznej. Jego zadziałanie wskazuje umieszczona z tyłu czerwona dioda LED, sygnalizująca o niewłaściwej polaryzacji zasilania kondycjonera lub wadliwie podłączonym uziemieniu.

Kondycjoner wyposażony jest także w dodatkowy układ sygnalizujący nieprawidłowe podłączenie urządzenia do sieci elektrycznej. Jego zadziałanie wskazuje umieszczona z tyłu czerwona dioda LED, informująca o niewłaściwej polaryzacji zasilania kondycjonera lub wadliwie podłączonym uziemieniu.

Kondycjoner PC-2 EVO+ wyposażony jest w układ wielostopniowej filtracji równoległej. Trzy niezależne gałęzie filtrujące obsługują oddzielne trzy sekcje, składające się z dwóch gniazd każda. Dzięki takiemu rozwiązaniu dostosowano sposób filtracji każdej gałęzi do charakteru jej obciążenia, odmiennego dla różnych typów urządzeń – cyfrowych, analogowych, bądź odbiorników o dużym poborze prądu. Autonomiczne filtry pasywne pozwalają na izolację od zakłóceń generowanych przez połączone ze sobą urządzenia wykorzystujące wspólną linię zasilającą.

PC-2 EVO+ bazuje na nowej architekturze filtrów i wzbogacony jest o szereg nowych podzespołów. Najważniejszą nowością są opracowanie od podstaw kondensatory przeciwzakłóceniowe, oraz baterie kompensacyjne układów buforujących, produkowane przez firmę Miflex, według ścisłych specyfikacji firmy GigaWatt.

W PC-2 EVO+ zastosowano innowacyjny, dwustopniowy system dystrybucji prądu, będący własnym opracowaniem firmy. Oparty jest on na masywnych szynach dystrybucyjnych trzeciej generacji, wykonanych z polerowanych sztab z wysokoprzewodzącej miedzi katodowej C11000 o czystości 99,995%. Pierwszy stopień umożliwia bezstratną i równomierną dystrybucję napięcia do poszczególnych gałęzi filtrujących. Drugi stopień dostarcza prąd bezpośrednio do każdej pary gniazd wyjściowych poprzez połączenia zaciskane i skręcane. Okablowanie wewnętrzne wykonane jest przewodami GigaWatt Powerlink, z miedzi beztlenowej o przekroju 4,0 QMM. Zastosowanie topologii połączeń w gwiazdę oraz wysoka przewodność i masywny przekrój poprzeczny rzędu 30 QMM każdej z szyn, zapewnia równomierny i stabilny rozkład mocy niezależnie od obciążenia poszczególnych wyjść kondycjonera.

Z uwagi na zwiększoną wydajność układów filtrujących, zmontowano je srebrnym lutowiem na masywnych płytkach PCB zawierających dwukrotnie większą ilość miedzi w porównaniu do standardowych płytek drukowanych. Jednowarstwowe obwody drukowane posiadają niezwykle szerokie ścieżki przewodzące z miedzi, której grubość wynosi 70 mikrometrów. Tłumienie zakłóceń zapewniają filtrujące bloki typu RLC, zbudowane w oparciu m.in. o firmowe kondensatory filtrujące klasy Audio Grade oraz filtry bazujące na rdzeniach typu IP (Iron Powder).

W kondycjonerze zrezygnowano z użycia tradycyjnych elementów zabezpieczających, takich jak bezpieczniki topikowe czy termiczne, które dławiąc swobodny przepływ prądu do chronionych obwodów wywierają negatywny wpływ na brzmienie. Ochronę przeciwprzepięciową kondycjonera zapewnia blok startowy, w którym znajdują się iskierniki plazmowe, nowej generacji warystory UltraMOV oraz filtr wstępny. Elementy te współdziałając z prawidłowo wykonaną, współczesną instalacją elektryczną, gwarantują kompleksową ochronę przed przepięciami i przetężeniami.

Dla zapewnienia możliwie najwyższej odpowiedzi impulsowej, PC-2 EVO+ został wyposażony w podwójny układ buforujący z bateriami kompensacyjnymi klasy Audio Grade, według własnego opracowania. Układ zwiększa wydajność prądową przy obciążeniach nieliniowych jakie stanowią np. wzmacniacze mocy oraz niweluje różnice między mocą na wejściu i wyjściu kondycjonera. Pozwala to na niemal nieograniczone możliwości impulsowe, niespotykane w innych podobnych kondycjonerach pasywnych i nieosiągalne dla kondycjonerów aktywnych. Możliwości impulsowe PC-2 EVO+ przewyższają nawet wartości prądu czystej linii zasilającej  bez dodatkowych urządzeń.

Standardowym wyposażeniem PC-2 EVO+ jest także DC Offset Blocker – układ eliminujący niepożądaną składową stałą sieci elektrycznej. Stała składowa jest zjawiskiem wysoce niekorzystnym i występuje niemal w każdej sieci elektrycznej. Objawia się niesymetrycznością sinusoidy napięcia przemiennego (niesinusoidalność) i ma negatywny wpływ na pracę wszelkich urządzeń wykorzystujących transformatory. Powodując podmagnesowanie ich rdzeni, prowadzi do zwiększonej głośności pracy transformatorów (buczenie), zmniejszenia sprawności zasilaczy, a w konsekwencji do pogorszenia brzmienia. DC Blocker pozwala na skuteczne wyeliminowanie tego zjawiska, nie powodując przy tym żadnej kompresji czy jakiegokolwiek innego negatywnego wpływu na dźwięk.

WYPOSAŻENIE OPCJONALNE

– Stopy Rolling-Ball Isolation System.  – PC-2 EVO+ można wyposażyć w zupełnie nowy typ nóżek z mechanizmem nazywanym Rolling-Ball Isolation System. Jest to system antywibracyjny składający się z dwóch części (zewnętrznej i wewnętrznej) wykonanych z litego aluminium, pomiędzy którymi znajdują się dwie bieżnie z kulkami. Zadaniem układu jest zminimalizowanie ilości punktów styku nóżki, a potem obudowy kondycjonera z podłożem, co w konsekwencji przekłada się na znaczną redukcję drgań mechanicznych, które negatywnie wpływają na elementy wewnętrzne kondycjonera degradując jego brzmienie. Dodatkowym elementem izolacyjnym, na którym spoczywa cała konstrukcja, jest firmowy elastomer o grubości 5mm.

– Kable zasilające; wyższe modele – PC-2 EVO+ standardowo wyposażony jest w przewód zasilający PowerSync PLUS o długości 1.5 m. W celu wykorzystania maksymalnego potencjału kondycjonera zalecane jest zastosowanie kabla sieciowego LLC-2 EVO lub PowerSync ULTRA

– Gniazda wyjściowe w innym standardzie. PC-2 EVO+ wyposażony jest w gniazda sieciowe G-040 typu Schuko stosowane w większości krajów Europy. W celu skutecznego zabezpieczenia przed dostępem dzieci, gniazda mogą być wyposażone w zintegrowane przesłony przeciwporażeniowe (podwyższona ochrona przed dotykiem zgodna z VDE 0620

Dostępne są także wersje z gniazdami w innych standardach jak: NEMA 5-20R, stosowane w Ameryce Północnej i w niektórych krajach azjatyckich, czy z AS/NZS 3112  stosowane w Australii.
