Jej konstrukcja oparta na podwójnej diodzie z wspólną katodą i dwiema anodami pozwala na przetwarzanie obu połówek cyklu AC. Choć prostowniki takie jak 5U4 bywają niedoceniane przez audiofilów, potrafią – podobnie jak lampy mocy czy sygnałowe – w istotny sposób wpłynąć na charakter i brzmienie wzmacniacza lampowego.

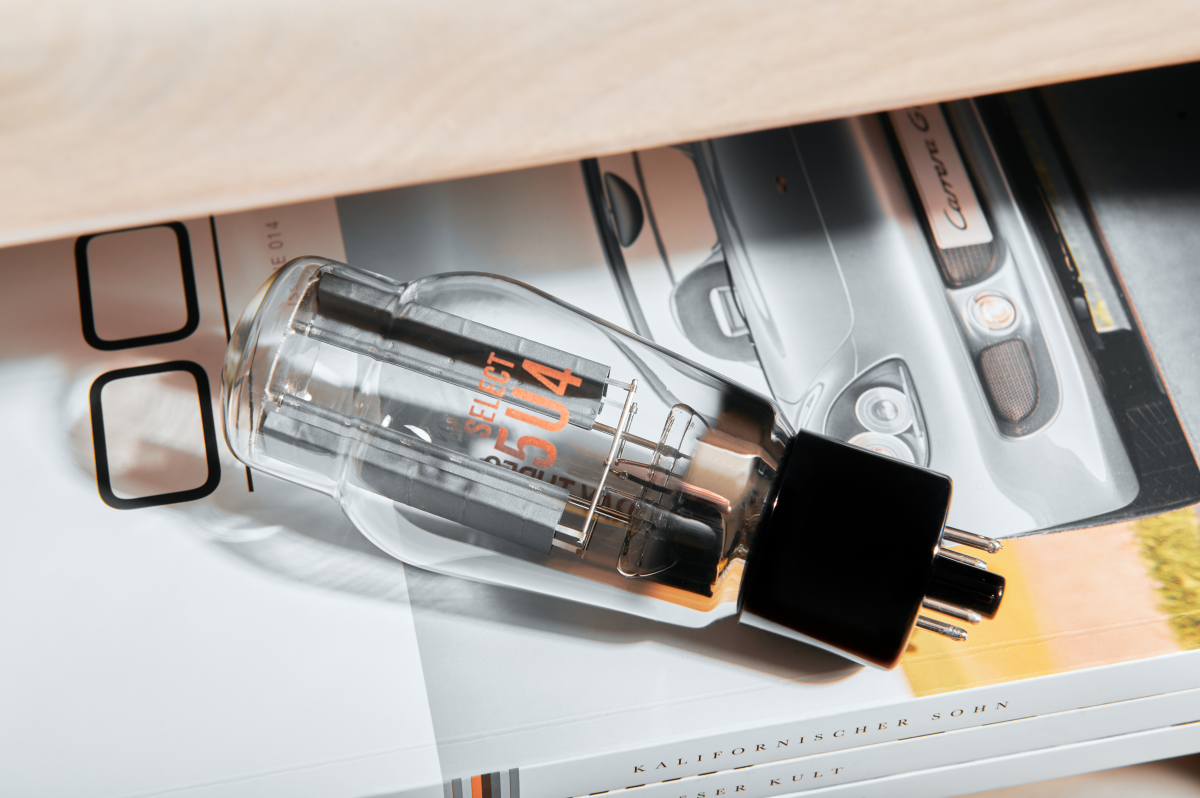

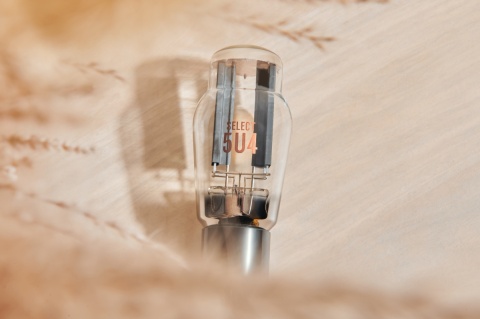

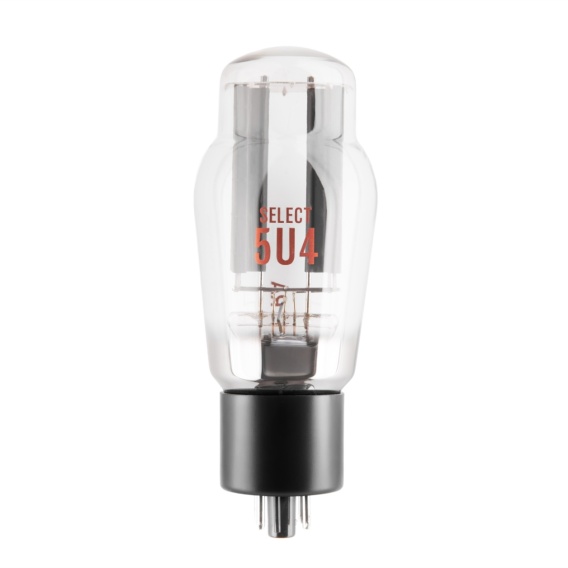

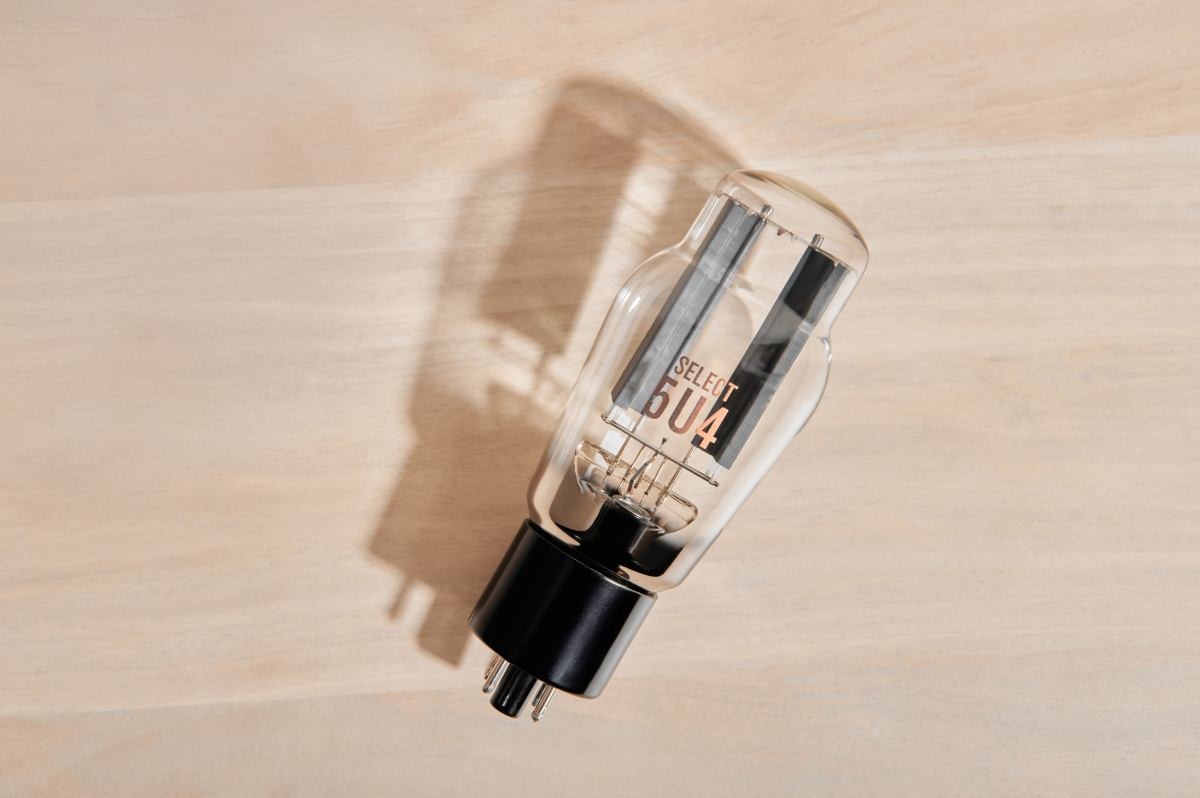

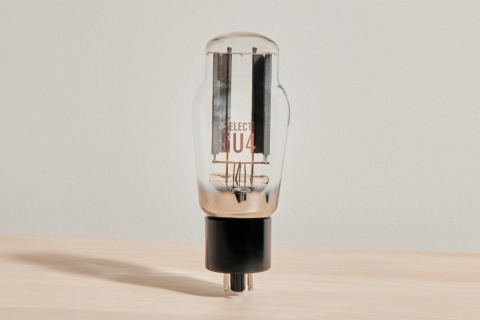

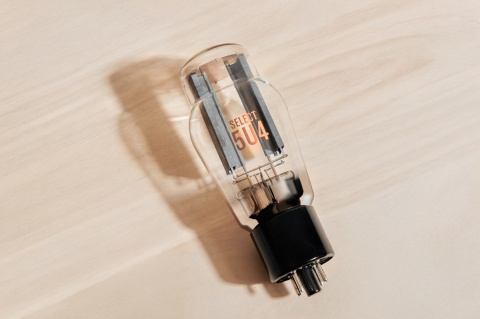

Ray Tubes 5U4 z serii SELECT buduje charakter brzmienia gładki w górze pasma, pełny w średnicy i osadzony na naturalnym, niewymuszonym basie. Jego wkład jest subtelny, lecz nieodzowny – dodaje muzykalności, głębi i spójności każdemu systemowi lampowemu.
-
Bas cechuje się spokojem i spójną fakturą, z doskonałą stabilnością rytmiczną, która naturalnie stapia się ze sceną dźwiękową.
-
Średnica wnosi bogactwo i organiczny przepływ – instrumenty takie jak fortepian, gitara czy saksofon zyskują ciepło i klarowność.
-
Góra pasma jest gładka i wyrafinowana, eliminując ziarnistość i ostrość często spotykaną w bardziej agresywnych prostownikach.
| Typ lampy: |
5U4 / 5U4G / 5U4GB / VT-244 / CV575 / 5Ц3C / 5C3S / 5Z3S |
| Podstawka: |
OCTAL, 4-pin |
| Napięcie żarzenia: |
5 V |
| Prąd żarzenia: |
3 A |
| Parametry maksymalne |
| Szczytowe napięcie wsteczne anody: |
1550 V |
| Szczytowy prąd anodowy: |
800 mA |
| Parametry absolutnie maksymalne |
| Maks. napięcie wsteczne anody: |
1500 V |
| Maks. szczytowy prąd anodowy: |
750 mA |
| Zalecane warunki pracy z filtrem pojemnościowym (dwa typowe zakresy A, B) |
| Napięcie AC RMS na anodę: |
A: 300 V, B: 450 V |
| Rezystancja uzwojenia transformatora*: |
A: 35 Ω, B: 85 Ω |
| Maks. pojemność filtra wejściowego: |
A: 40 μF, B: 40 μF |
| Prąd wyjściowy DC** |
A: 245 mA, B: 220 mA |
| Napięcie wyjściowe DC**: |
A: 290 V, B: 470 V |
| Napięcie AC RMS na anodę: |
550 V |
| Indukcyjność dławika wejściowego: |
10 H |
| Prąd wyjściowy DC: |
225 mA |
| Napięcie wyjściowe DC: |
440 V |
* rezystancja uzwojenia na każdą anodę transformatora
** przy założeniu filtra wejściowego z kondensatorem i określonym obciążeniem
Zalecane warunki pracy z filtrem dławikowym
